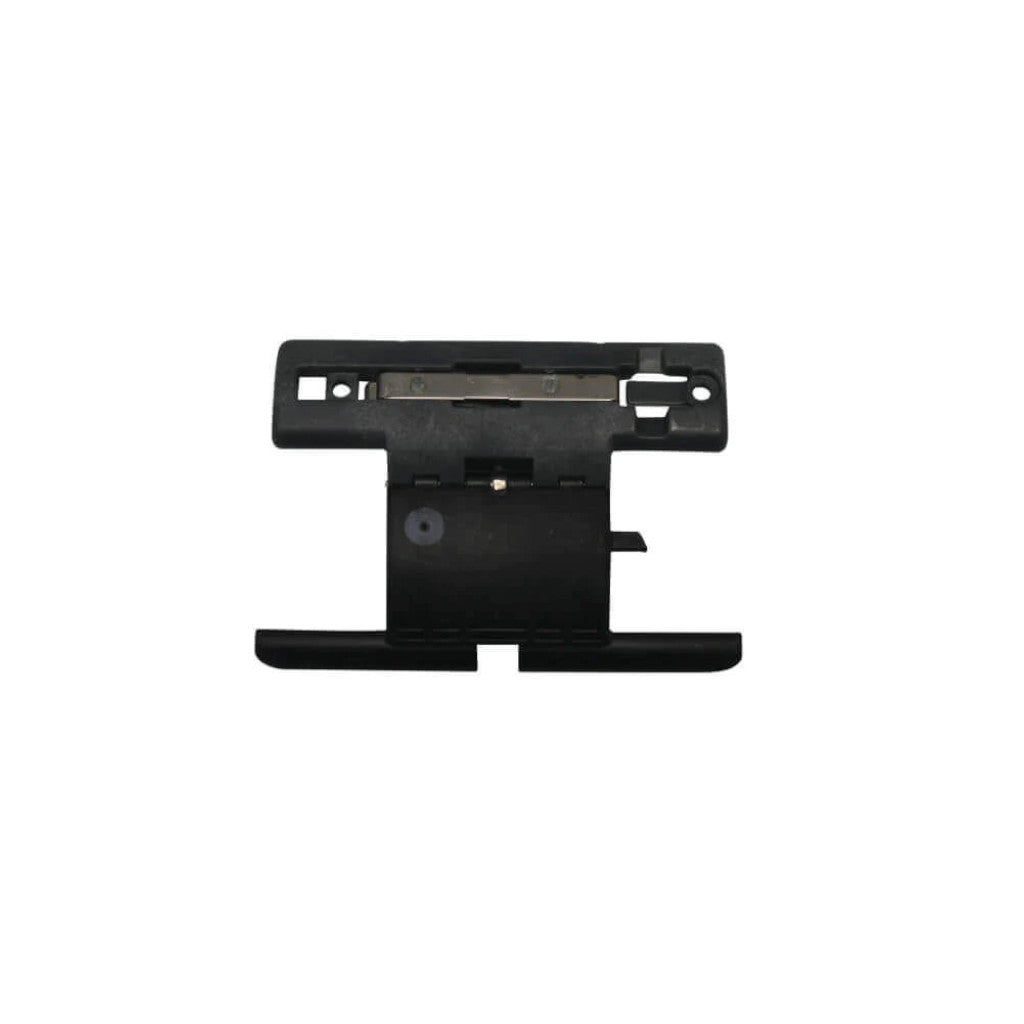

Wellenverbinder “Schnellverbinder S” (Schiebeverschluss) SW60 1-glied.


Preis:
Sonderpreis€3,39

inkl. MwSt. Versandkosten werden beim Checkout berechnet.

Beschreibung

Der neue Wellenverbinder mit der innovativen Befestigungsmethode.

Schnell. Einfach. Sicher.

Ein Wellenverbinder “Schnellverbinder S” für die Welle SW60 in 1-gliedriger Ausführung. Er wird mit einer einfachen Schiebebewegung an der Welle befestigt und benötigt kein zusätzliches Befestigungszubehör. Wellenverbinder sind hochfeste, biegungssteife Wellenverbinder, die dem Rollladen Laufruhe verleihen, die Sicherheit erhöhen und sehr einfach zu montieren sind.

Verpackungseinheit = 5 Stück

Anwendung

Der “Schnellverbinder S” ist universell für 40, 50 oder 60mm Achtkantwellen und Kästen bis 205mm Tiefe geeignet. Er zeichnet sich durch ein exzellentes Wickelverhalten und eine sehr kurze Monagezeit aus. Der Verbinder stabilisiert den Rolladenbehang im abgelassenen Zustand. Geräusche durch Entlastung der Behangfeder oder Klappern des Rolladens durch aufkommenden Wind gehören damit der Vergangenheit an. Bei sachgemäßer Montage ist in der unteren Endlage eine effektive Hochschiebehemmung gewährleistet. Der “Schnellverbinder S” wird mit einer einfachen Schiebebewegung an der Welle befestigt.



Produktvorteile

– Einfache und schnelle Montage – Einbruchhemmend (auf 100 Kg Bruchbelastung ausgelegt) – Rollladen in der unteren Endlage fixiert; daher kein Klappern beim Wind – Bei Hindernissen keine Beschädigung der Aufhängungen wie bein Federn/Aufhängeprofilen möglich. – Universell für 40, 50 oder 60mm Achtkantwellen geeignet – sowohl für MINI, als auch für MAXI Rolladenprofile



Einfache Montage

Schnellverbinder S lassen sich sehr einfach mit der Welle verbinden. Da es sich um ein Stecksystem handelt, müssen die Verbinder nicht geschraubt werden. Die Verbinder können auch jederzeit mit sehr geringem Aufwand entfernt oder versetzt werden.

Rollladen Schnellverbinder S Montage


Auswahl der richtigen Schnellverbinder

Welche Verbinder sind die Richtigen?

auswahl_schnellverbinder


auswahlmatrix SW40

auswahlmatrix SW50

auswahlmatrix SW60


Beispiel:

  • Alu-Rollladen, ca. 7Kg / m² (Gesamtgewicht: 7Kg x 2,36m² = 16,5Kg/m²)
  • Antrieb: Motor, 15Nm
  • Stahlwelle: SW60
  • Kastenbreite: Mauerkasten, ca. 175mm
  • Maße (BxH) 1250 x 1890 mm (2,36m²)

Zu wählende Schnellverbinder: 2gliedrig, 3 Stück



Hinweise:

  • “Stäbe” = Lamellen eines Rollladenpanzers
  • Wenn Sie einen manuell betriebenen Rollladen besitzen (Gurtantrieb, Kurbelantrieb), wählen Sie die Spalte 1 “Dremoment <10Nm”
