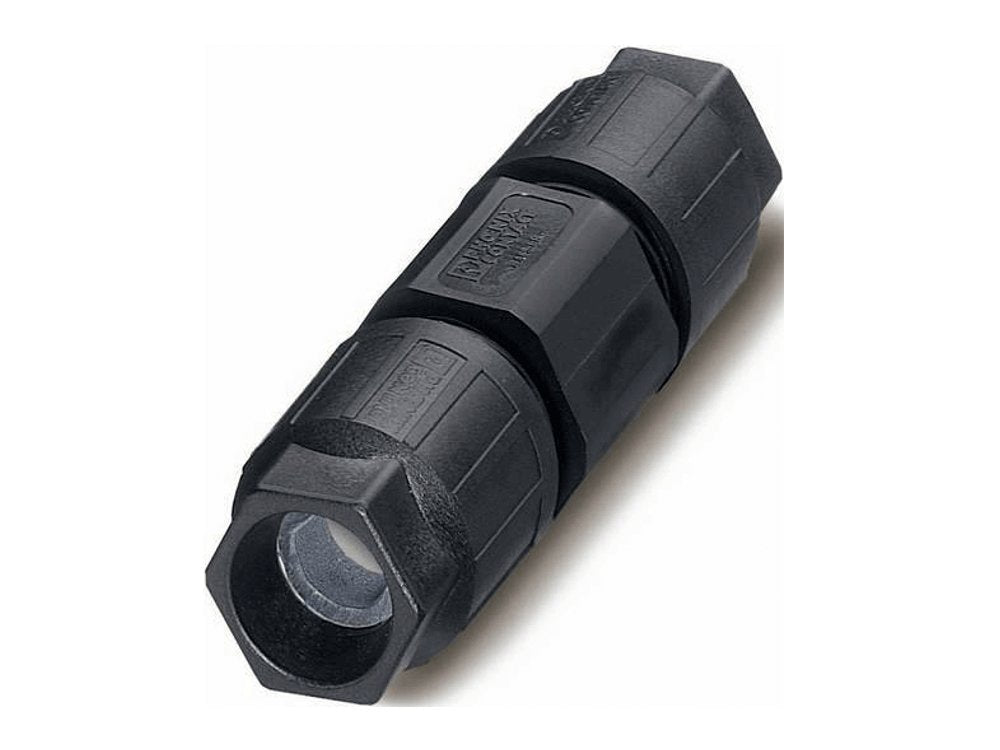

Leitungsverbinder Phoenix Quickon Q0,75 4-polig (VE = 10 Stück)

Sicherer Anschluss – 5x schneller als normal! Idealer Steckverbinder für den Anschluss von allen Arten von Motoren oder Sensoren; sowohl im Innen- als auch im Außenbereich. Sehr schnelle und sehr einfache...
€79,90
€84,90
€79,90
Inkl. MwSt., Versandkosten werden beim Checkout berechnet.

Bestell-Prüfung durch unsere Fachberater

Unser Fachpersonal prüft alle Bestellungen auf Vollständigkeit und Kompatibilität.

Getestet durch unsere Monteure

Alle angebotenen Produkte sind täglich im Einsatz mit unseren Monteuren bei unseren Kunden.

Ansicht und Beratung in eigener Ausstellung

Besuchen Sie uns in unseren Ausstellungsräumen und schauen Sie sich die Artikel vor dem Kauf an.

Sicherer Anschluss – 5x schneller als normal!

Idealer Steckverbinder für den Anschluss von allen Arten von Motoren oder Sensoren; sowohl im Innen- als auch im Außenbereich. Sehr schnelle und sehr einfache Montage.

Spargröße: 10 Stück



  • INNOVATIV und ZEITSPAREND: QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort
  • KOMFORTABEL: einfache und schnelle Konfektionierung ohne Spezialwerkzeug
  • Überaus ROBUST: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich
  • SICHERER Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105
  • EINFACH und sicher – mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung


Phoenix Quickon Downloads

Eigenschaften

Allgemeine Kennwerte

Polzahl 4

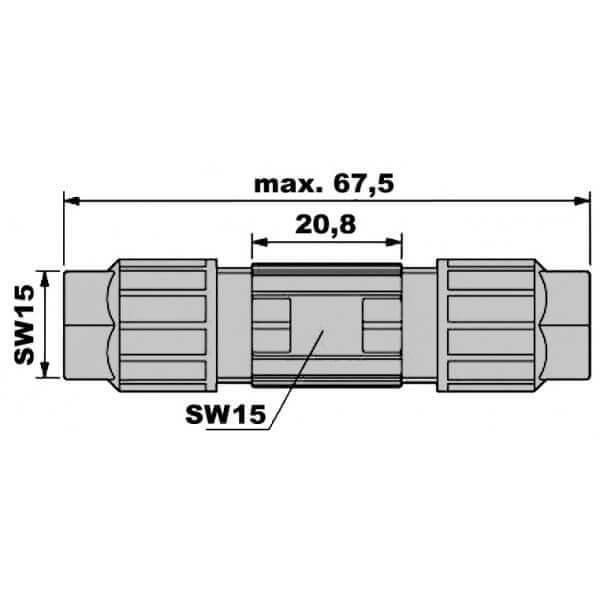

Schlüsselweite-Überwurfmutter 15 mm
Anzugdrehmoment-Überwurfmutter 1,2 Nm
Schlüsselweite-Kontaktträger 15 mm
Leiterquerschnitt flexibel min 0,34 mm
Leiterquerschnitt flexibel max 0,75 mm

Leitungsangaben
Litzenaufbau nach VDE 0295 / kleinster
Drahtdurchmesser Klasse 2-6
Aderisolationsmaterial PVC/PE
Aderdurchmesser inkl. Isolation 0 mm … 2,5 mm
Leitungsaußendurchmesser 4 mm … 7,5 mm

Umweltbedingungen
Schutzart IP65/IP67
Umgebungstemperatur (Lagerung/Transport) -25 °C … 80 °C

Elektrische Kennwerte
Nennstrom I 9 A (Umgebungstemperatur: 40 °C)
Bemessungsspannung (III/3) 250 V
Bemessungsspannung (III/2) 400 V
Bemessungsspannung (II/2) 400 V

Materialangaben
Material Kontaktoberfläche unternickelt und verzinnt
Material Kontakt Cu-Legierung
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
