Leitungsverbinder Phoenix Quickon Q0,75 4-polig


Preis:
Sonderpreis€8,49

inkl. MwSt. Versandkosten werden beim Checkout berechnet.

Beschreibung

Sicherer Anschluss – 5x schneller als normal!

Idealer Steckverbinder für den Anschluss von allen Arten von Motoren oder Sensoren; sowohl im Innen- als auch im Außenbereich.
Sehr schnelle und sehr einfache Montage.



  • INNOVATIV und ZEITSPAREND: QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort
  • KOMFORTABEL: einfache und schnelle Konfektionierung ohne Spezialwerkzeug
  • Überaus ROBUST: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich
  • SICHERER Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105
  • EINFACH und sicher – mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung


Phoenix Quickon Downloads

Eigenschaften

Allgemeine Kennwerte

Polzahl 4

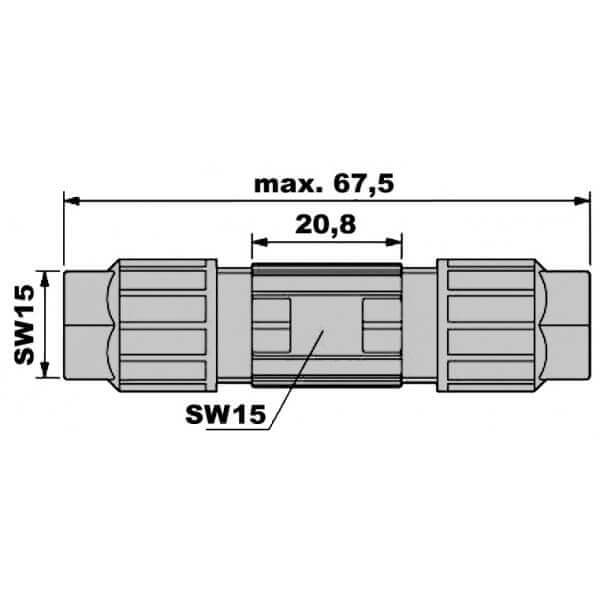

Schlüsselweite-Überwurfmutter 15 mm
Anzugdrehmoment-Überwurfmutter 1,2 Nm
Schlüsselweite-Kontaktträger 15 mm
Leiterquerschnitt flexibel min 0,34 mm
Leiterquerschnitt flexibel max 0,75 mm

Leitungsangaben
Litzenaufbau nach VDE 0295 / kleinster
Drahtdurchmesser Klasse 2-6
Aderisolationsmaterial PVC/PE
Aderdurchmesser inkl. Isolation 0 mm … 2,5 mm
Leitungsaußendurchmesser 4 mm … 7,5 mm

Umweltbedingungen
Schutzart IP65/IP67
Umgebungstemperatur (Lagerung/Transport) -25 °C … 80 °C

Elektrische Kennwerte
Nennstrom I 9 A (Umgebungstemperatur: 40 °C)
Bemessungsspannung (III/3) 250 V
Bemessungsspannung (III/2) 400 V
Bemessungsspannung (II/2) 400 V

Materialangaben
Material Kontaktoberfläche unternickelt und verzinnt
Material Kontakt Cu-Legierung
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
